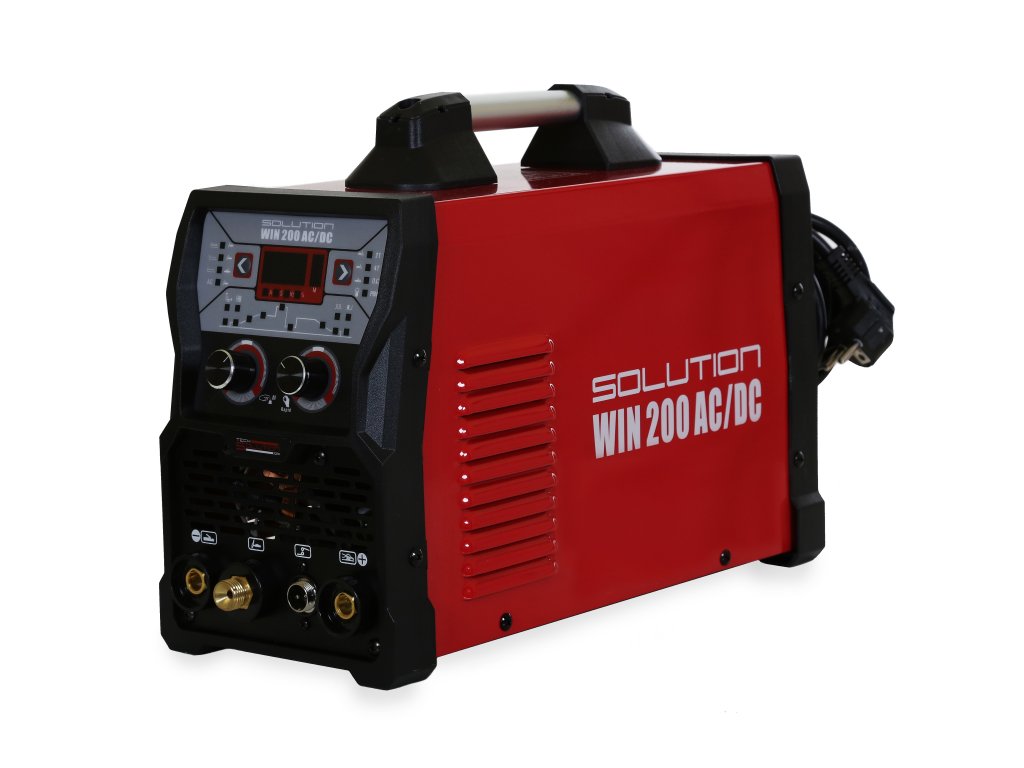

SOLUTION WIN 200 AC/DC

Detailní popis produktu

WIN 200 AC/DC, je jednofázový kompaktní pulzní svařovací invertor určený pro svařování TIG-em, v módech svařování TIG DC, TIG DC Puls, TIG AC/DC a doplňkově i MMA. Umožňuje vysoce kvalitní svařování netavicí se wolframovou elektrodou v ochranné atmosféře plynu a to:

• hliníku a jeho slitin (střídavým proudem v módu TIG AC/DC)
• ocele a nerezi (stejnosměrným proudem TIG DC, nebo stejnosměrným pulzujícím proudem TIG DC Puls).

Všechny potřebné parametry si umíte nastavit na přehledném ovládacím panelu s intuitivním ovládáním. Odzkoušená nastavení si pak můžete uložit až do šesti paměťových míst a mít je tak neustále před připravenou pro opakující se svářečské práce. K dispozici jsou také režimy spouštění svařování 2T nebo 4T.

Přednosti svářečky

• Malé rozměry a malá hmotnost, pevná rukojeť .
• Jednoduché ovládání a orientace v zadávaných parametrech. Požadovaný mód svařování si vybíráte jedním tlačítkem v posloupnosti. Celý pracovní cyklus je graficky znázorněn a jeho jednotlivé fáze jsou označeny LED indikátorem. Díky tomu víte přesně který parametr právě nastavujete a jaká je jeho veličina (proud v [A], čas v [S], frekvenci v [Hz] a část z hodnoty v [%]. K nastavování slouží dvojice otočných knoflíků a jeden troj- místní zobrazovač (LED displej). Druhým tlačítkem si vyberete režim spouštění svařovacího cyklu 2T, nebo 4T.
• Během průběhu svařování vás ovládací paní informuje o tom v jaké fázi cyklu svařování se právě nacházíte, jaká je jeho právě nastavená hodnota. V případě času předfuku a dofuku se spouští odpočítávání a při náběhu a doběhu proudu se zobrazuje náběh resp. klesání hodnoty proudu. svařovaného materiálu čímž se tak vyhneme možnému poškození svařovací elektrody od žhavého kovu.
• Signalizace automatického vypnutí svářečky v případě přehřátí a automatické zpětné zapnutí po vychlazení ventilátorem (cca 2 - 3 minuty).

Přehled a význam jednotlivých parametrů při svařování metodou TIG

Proces - nastavení požadovaného svařovacího procesu, TIG DC, TIG DC Puls, TIG AC/DC, MMA.

Předfuk plynu - nastavení času v rozsahu 0 - 3 sec. (Používá se pro naplnění hořáku plynem před svařováním, aby bylo možné začít svařovat již v ochranné atmosféře plynu).

Startovací proud - nastavování velikosti proudu pro zapálení elektrického oblouku (10 - 200 Amp).

Náběh svařovacího proudu - nastavení času v rozsahu 0 - 10 sec. (Pro zabránění poškození netavicí se elektrody a zajištění měkkého startu svařování).

Svařovací proud - nastavení hlavního svařovacího proudu u metody TIG DC (10 - 200 Amp.).

Špičkový proud - nastavení proudu u metody TIG DC Puls (10 - 200 Amp.).

Doběh proudu - nastavení času v rozsahu 0 - 10 sec. (Používá se pro zmenšování svařovacího proudu před vypnutím. Umožní uživateli vyplnit kráter, který by se vytvořil na konci svarové housenky.).

Koncový proud - ukončí se svařování (regulační rozsah 10 -200A)

Dofuk plynu - nastavení času v rozsahu 1 - 10 sec. (Čas nezbytný pro foukání ochranného plynu po ukončení svařování pro chránění svarové koupele a ochranu netavicí se elektrody. Obvykle by měla zůstat po ukončení dofuku šedé barvy.).

Frekvence pulzování - nastavení u metody TIG DC Puls v rozsahu 10 - 90%. (Slouží ke snížení vneseného tepla do svařovaného materiálu a zúžení svarové koupele pro hlubší průvar při větších tloušťkách svařovaného materiálu.).

Šířka pulsu - nastavení (zatěžovatel) při svařování TIG DC Puls v rozsahu regulace 10 - 90%.

Nastavení frekvence TIG AC - nastavení v rozsahu 20 - 200Hz. (V této frekvenci se mění kladné a záporné napětí na wolframové elektrodě což rozbíjí izolační oxid na tavenině.).

Nastavení vyvážení TIG AC - nastavení v rozsahu -40% do +40 %. (Číslo vyjadřuje procentuální podíl záporné části periody k celkovému času periody. Během kladné části periody probíhá odstraňování izolačního oxidu z povrchu koupele. V záporné části periody probíhá k přenosu tepla do svařovaného kusu což umožňuje jeho svařování. Malé vyvážení zvyšuje čištění od oxidu a velké vyvážení zvyšuje přenos tepla do svařovaného kusu.).

2T, 4T - nastavení režimu spouštění svařovacího cyklu. (2T dvoutakt - stisknutím spínače hořáku stroj začne svařovat, uvolněním spínače hořáku stroj přestane svařovat. 4T čtyřtakt - stisknutím spínače hořáku stroj začne svařovat a po jeho uvolnění bude pokračovat. Pro skončení svařování je třeba opět stisknout a uvolnit spínač hořáku.).

Použití svářečky

• Pro možnost svařování v režimu TIG AC, je svářečka velmi vhodná pro svařování hliníku a jeho slitin.
• Pro možnost svařování v režimu TIG DC Puls, je vhodná zejména pro svařování tenkých plechů, trubek, potrubí.
• Pro možnost nastavení "měkkého náběhu a doběhu" svařovacího proudu je svářečka velmi vhodná pro svařování v polohách (hlavně potrubí).
• Všestranné využití pro výrobu, opravy i domácí kutily.
• Vhodná pro lehké až střední náročné práce.

Balení obsahuje

• Svařovací hořák TIG (4 metrový)
• Držák elektrod (kabel 3 metrový)
< li>Ukostrovací svorka (kabel 3 metrový)
• Příslušenství k hořáku: hubice (průměr 4, 5, 6 mm), kleštiny (1,6 a 2,0 mm), držák kleštin, zadní uzávěr - dlouhý .
